附錄A 風管分段漏風檢測方法
A.1 檢測裝置

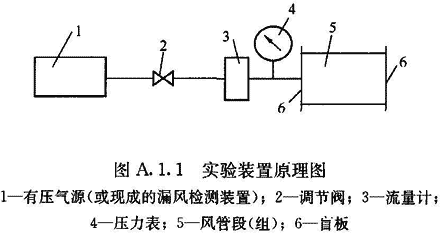

A.1.1 風管漏風量檢測裝置可按圖A.1.1所示。
有壓氣源:額定壓力:大于2000Pa;
額定流量:大于被測系統最大允許漏風量。
壓力表:量程0~2000Pa;精度等于或高于0.4%(滿量程)。
流量計:浮子流量計,精度等于或高于5%(滿量程)。
A.2 檢測方法
A.2.1 漏風檢測時應使風管保持以下檢測壓力:總管(與機組的連接管)取1500Pa;干管(總管與支管的連接管)取1000Pa;支管取700Pa(與送風裝置的連接管)?;虿捎霉ぷ鲏毫Α?
A.2.2 檢測步驟可按以下內容進行:
1 檢測前應根據設計最大允許漏風量選用合適的浮子流量計,浮子流量計應采用2個或2個以上并聯,并采用相同規格的浮子流量計,并聯浮子流量計的總測量范圍應高于最大允許漏風量20%。當浮子流量計的讀數均為零時,關掉一個浮子流量計,如果其余浮子流量計的讀數仍為零,再關掉一個流量計,直至只剩一個流量計仍為零時,則認為該管段合格,漏風量的計算可按所用未關浮子流量計最小刻度的5倍計算。應重復以上操作,測量的次數應不少于2次。
2 每裝好一段風管(可以含一節或一節以上管道和一個或幾個部件),先在地面用盲板封堵所檢驗風管的兩端開口,將檢測裝置的出氣管與風管的盲板接口連接(此盲板有接口)。利用有壓氣源向試驗風管內鼓風,調節有壓氣源后節流閥的開度使壓力表的讀數穩定后進行讀數,同時記錄實驗壓力。
3 試驗壓力讀數穩定是指壓力表的讀數的波動范圍在試驗壓力的±5%范圍內。
4 測完后即可將該段(組)風管兩端的盲板拆除后吊裝,吊裝后用膜封好端口,再在地面組裝另一段(組)風管并進行測量。

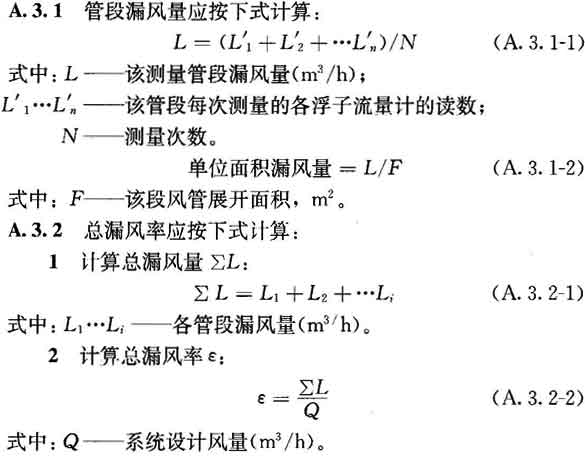

A.3 管段漏風量計算
